梅州客天下文化廣場娛樂會所案例報告
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2020年3月
地點：梅州客天下文化廣場
項目：全網通手機信號覆蓋

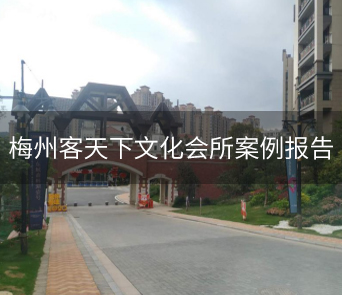

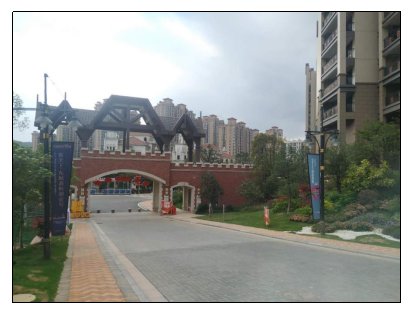

梅州客天下文化廣場位于廣東省梅州市梅江區，緊鄰客天下旅游產業園，是集合“吃、住、行、游、購、娛”和教育、科研、文化為一體的綜合社區。

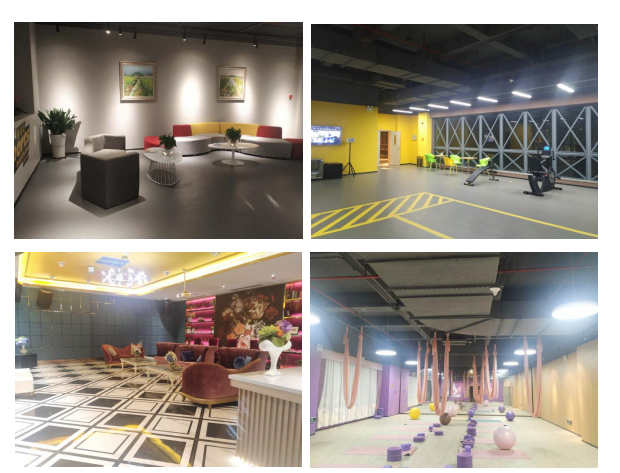

文化廣場的會所位于廣場的負2層和負3層，包含了游泳、乒乓球、臺球、羽毛球、閱讀室等場所，室內各種娛樂設施一應俱全，但是由于地處地下負2層和3層的位置。

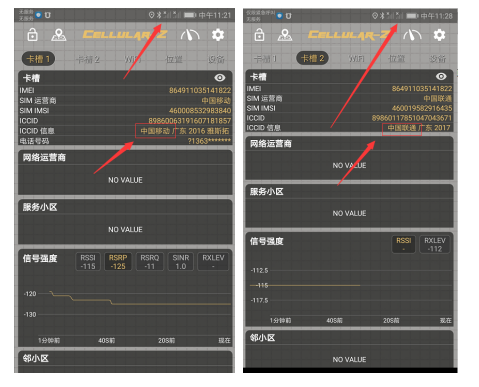

三大運營商手機信號均為脫網狀態，手機的通話和上網均無功能。
但是在地面廣場上，均有良好的三網通話和上網信號覆蓋。因此將室外信號放大增強后，做室內分布，可有效的解決和改善地下負2層與負3層沒有信號的窘境。
1. 室外信號勘測

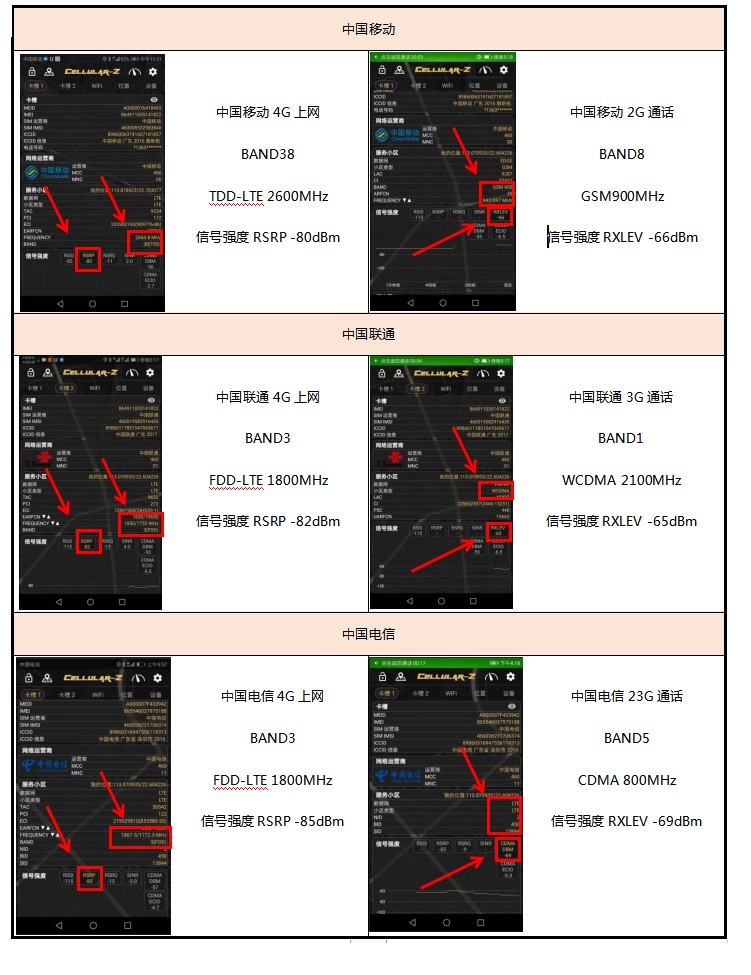

在室外地面廣場，可以勘測到良好的三網通話和三網4G上網信源。
基于以上優質的信源，可采用5頻段全網通設備，作為該文化廣場會所的信號增強。
2. 系統設計

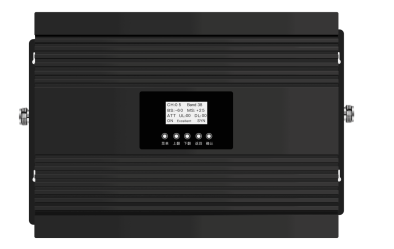

2.1產品介紹
設備采用5頻段（800+900+1800+2100+2600）大功率全網通設備，涵蓋了
中國移動2G+4G（中國移動3G全國已經退網），
中國聯通2G+3G+4G，
中國電信 2G+3G+4G的頻段信號增強。
中國移動通話+上網：GSM900M + FDD-LTE1800M + TDD-LTE2600M
中國聯通通話+上網：WCDMA2100M + FDD-LTE1800M
中國電信通話+上網：CDMA800M + FDD-LTE1800M
設備的頻段配置，可以滿足全國各種地域的應用，并且兼容海內外各款安卓和蘋果手機的制式，頻段齊全。

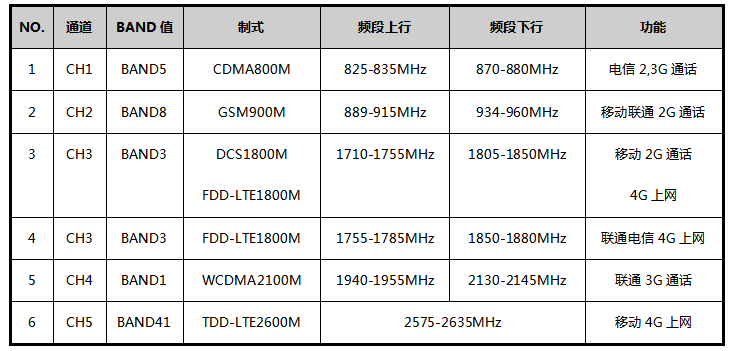

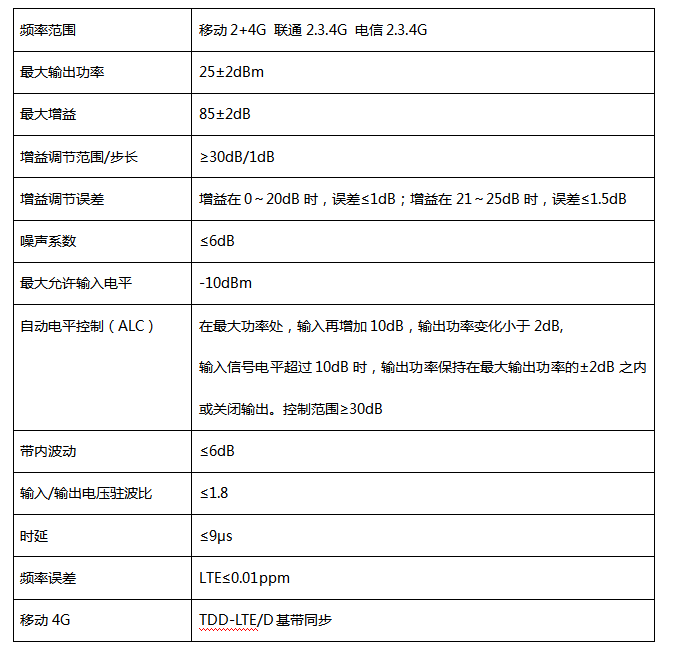

2.2 技術參數
2.3技術優勢
(1) 頻段齊備，移動4G不單包括了FDD-LTE，也包含了TDD-LTE制式，也就是確保了蘋果手機的4G信號效果（全球蘋果手機涵蓋intel基帶芯片和高通基帶芯片兩個版本，如果廠商只做FDD-LTE的4G信號增強，則對intel基帶的蘋果手機不支持，導致了這類蘋果手機沒有4G信號），很多廠商在移動4G的支持這塊，為了降低成本，而只做一種4G的信號增強。
(2) 信號增益高，85±2dB。確保了室外信號在一格等微弱的信源應用場景，依然可以保證室內信號的強輸出效果。這也就是我公司產品在船舶等場景，依然可以做出優質解決方案的主要原因。
(3) 信號輸出功率大，25±2dBm。單臺設備可以驅動10-20個室內天線的覆蓋應用場景，降低了系統造價和施工難度。

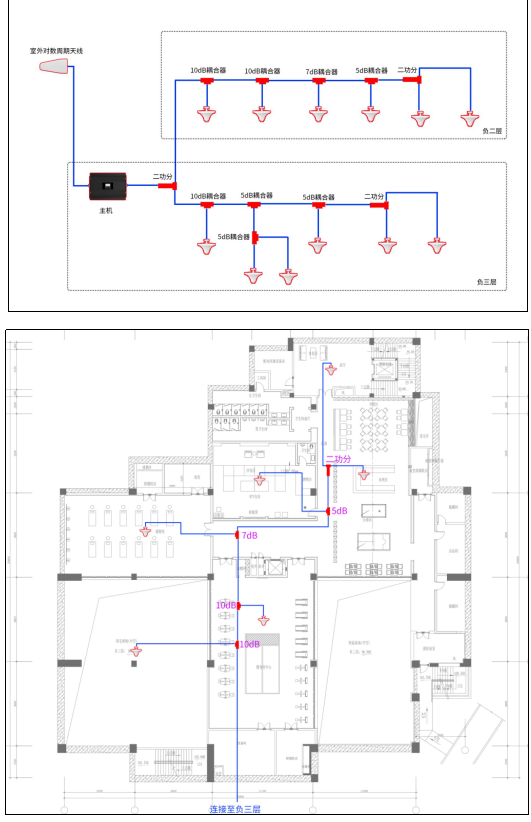

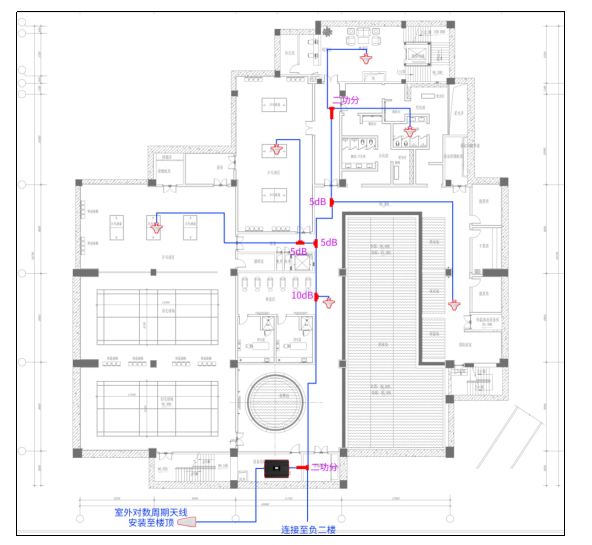

2.4 方案設計

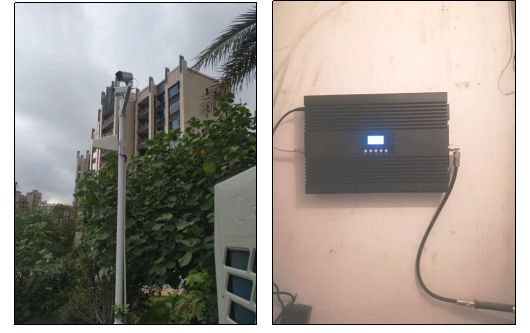

2. 施工安裝

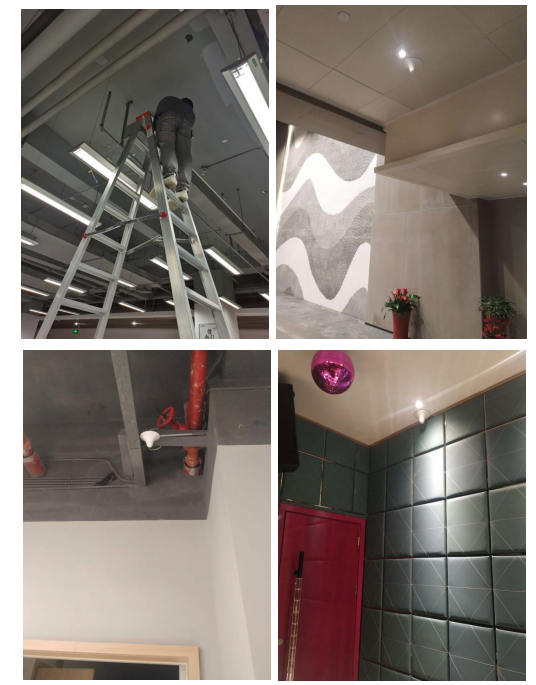

由于整個會所現場橋架清晰，并且?guī)缀鯖]有人員在內辦公和活動。施工以最快的速度，3天就完成了全部的布線和布點的工程工作。
通過一臺全網通主機，加12個天線點位，即可完成了該會所的兩層樓，約3000平米的場地覆蓋范圍需求。
2. 效果驗收

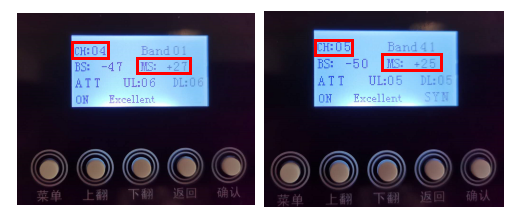

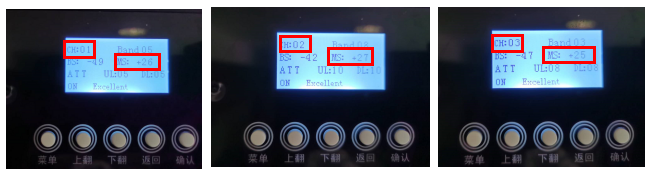

施工完成后，設備的5個頻段的工作均達到了+25至+27dBm的滿功率輸出范圍值，信號輸入和輸出非常優質。
在設備滿功率輸出的狀態下，實地勘測兩層樓中的各個點位信號，也達到了滿格優質的信號強度，通話流暢、視頻聊天刷抖音等都毫無卡頓現象。

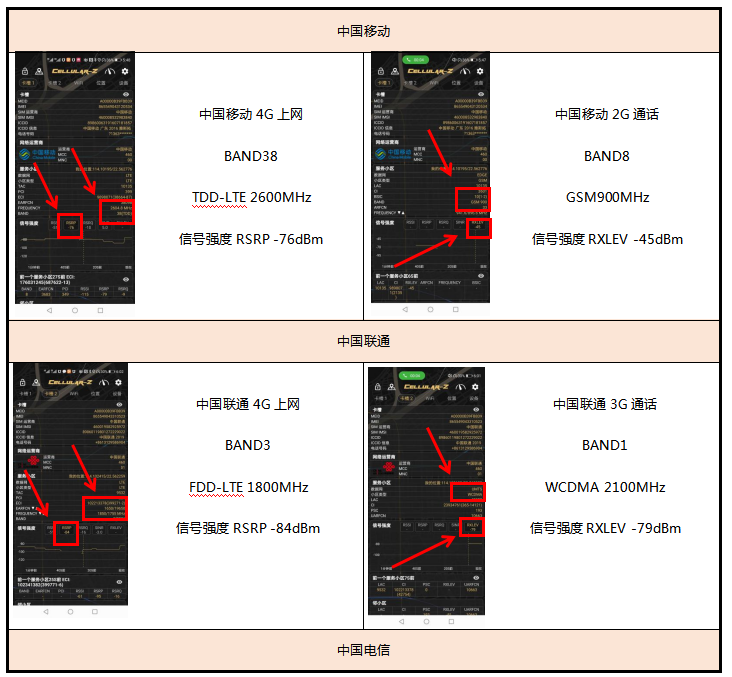

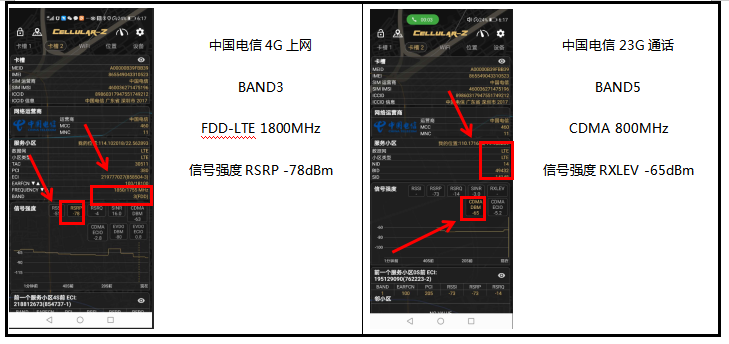

下表為抽樣點位室內信號勘測數據：
2. 項目總結
作為該廣場會所，室外信源優質，室內信號完全沒有的應用場景，采用一臺大功率全網通設備，通過簡單的天饋系統室內分布天線后，即可完成手機信號的通話和上網的全部署。方案簡單傻瓜，系統不用任何的調試，施工簡單周期短。該產品系統和方案，可作為同類型面積和場景的廣泛應用方式。
