6層青年旅社公寓全網通覆蓋
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2019年11月15日——11月20日
地點：深圳市FM002青年旅社
需求：三網通話 + 三網上網 （全網通）

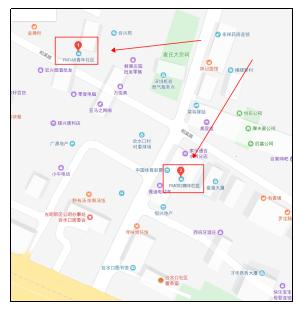

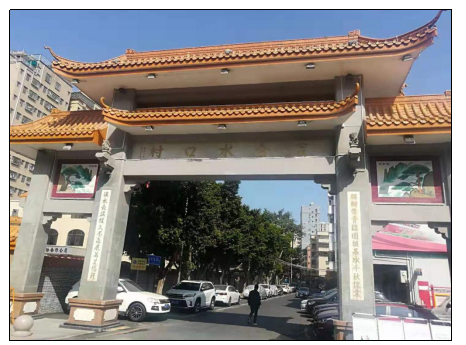

FM002青年社區與FM148青年社區同屬于一家經營的連鎖公寓，位于深圳市光明新區馬田街道合水口村內，屬于典型的城中村的房屋。

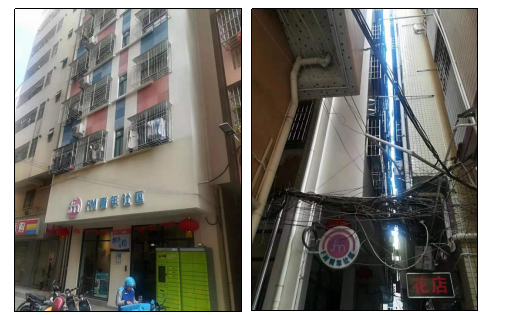

村子的街道上信號都非常好，但是由于樓與樓之間的距離太近（握手樓），使得信號無法良好的穿透到室內，該青年旅社的1-5層樓道和房間中，手機基本都是脫網狀態，更別說正常的通話和上網了。

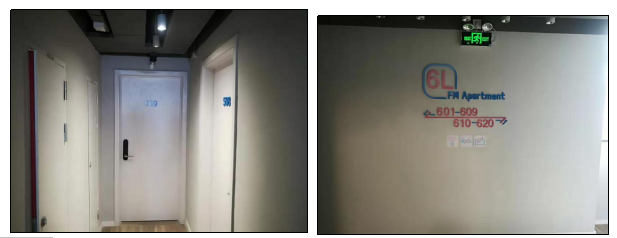

狹窄的巷子，緊貼的房屋，以及內部密封式的裝修結構，街道外面再好的信號狀態，進入到室內均成為了一個脫網的狀態。FM002青年公寓剛裝修完畢。整個樓層6層，除了頂層6層還能勉強的手機信號外，1-5樓都成為了一個脫離于世界的無網狀態。
一． 信源勘測
樓頂?shù)男盘柶鋵嵎浅５暮?，并且該青年旅社?/span>6層都不需要做信號覆蓋的室分，需要做室分的工程是1-5層。樓頂視野開闊，不遠的樓頂就能看到運營商的基站天線。
三大運營商的信源信號強度勘測數值如下表：
有以上數據可以看出，三大運營商在青年旅社樓頂?shù)男旁葱盘柖际欠浅?yōu)質的，在樓頂取信源，并將信號室分覆蓋室內，即可解決1-5層缺失信號的問題。
一． 方案設計

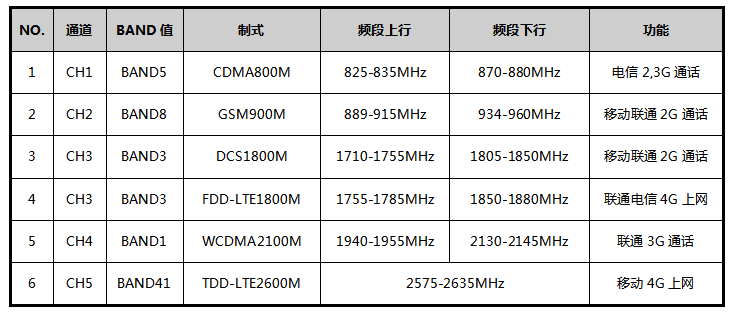

2.1 設備頻段配置如下
中國移動通話+上網：900M+2600M
中國聯通通話+上網：2100M+1800M
中國電信通話+上網：800M+1800M
因此至少選用5頻設備放可解決三網的通話和三網的上網需求：800+900+1800+2100+2600
2.2 室內天線分布

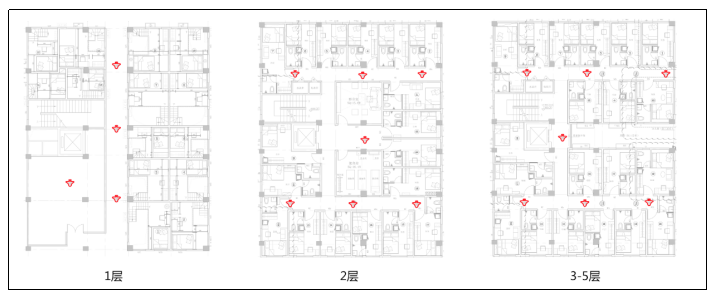

基于戶型圖和客戶的需求，在1層分布了4個天線，2-5層每層分布了7個天線，合計32個天線，均衡分布在過道中。
考慮到過道中的天線信號需要穿墻對房間內進行信號覆蓋，因此每個天線的端的信號強度不低于+5dB。

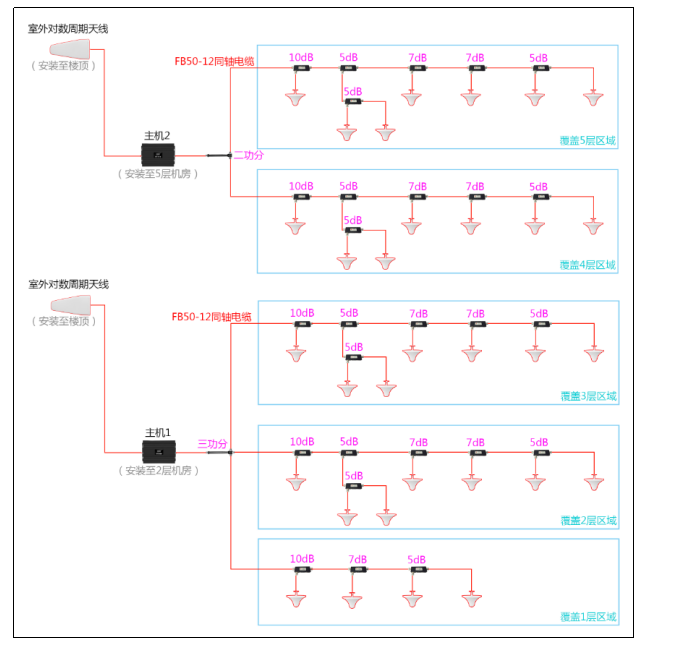

因此采用了2臺大功率五頻全網通設備，增益80dB，輸出+27dBm（0.5W）的設備。方案拓撲圖如下：

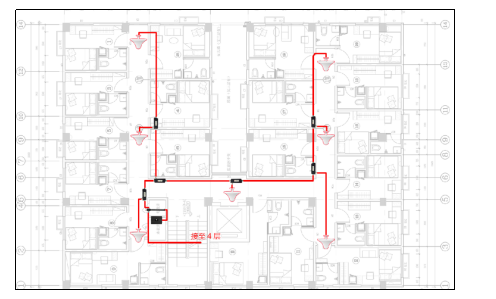

樓層中布線施工如下所示：
一． 項目施工

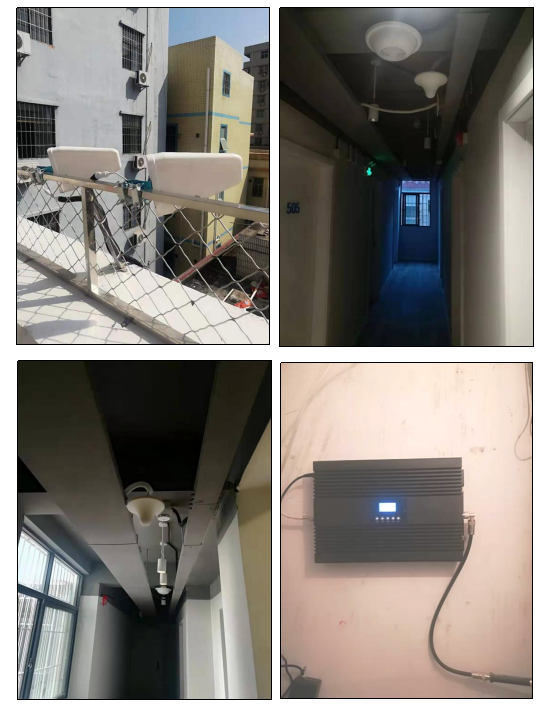

由于整個工程前期勘測和溝通到位，項目實施非常順利和迅速。并且由于整棟樓的橋架清晰和連通，從材料進場到施工交付，一共只用了3天時間即完成了全部的施工工作。
一． 項目驗收
設備的五個頻段工作均達到滿功率輸出，設備供電，整棟公寓均實現了全網通的手機信號覆蓋，各個房間和角落均可以實現良好的上網和通話體驗效果。

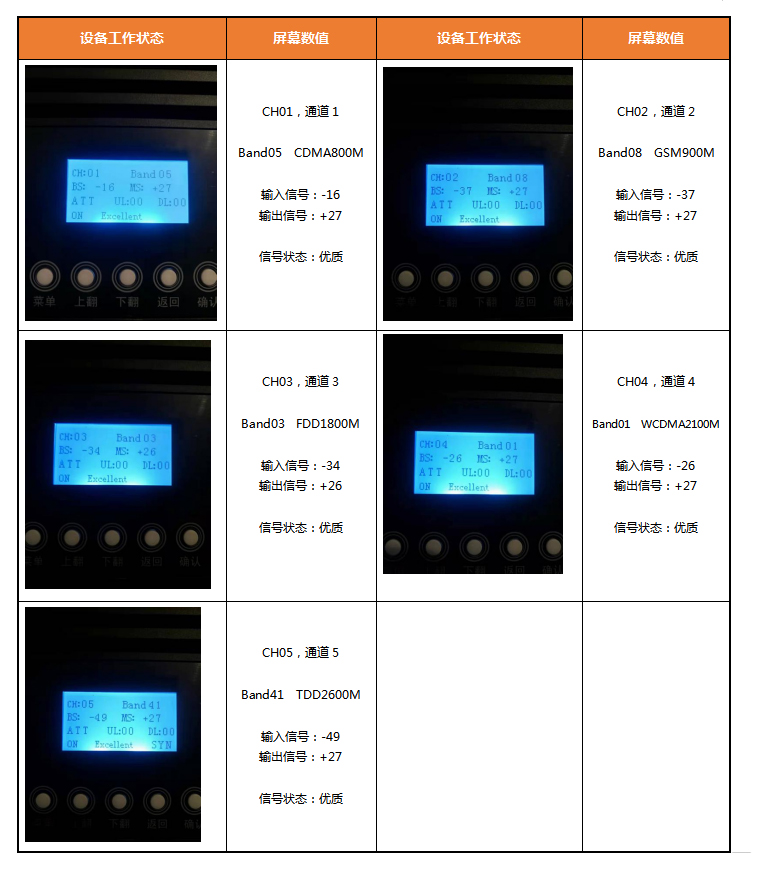

從設備的輸出值即可看出，5個頻段的信號強度輸出功率均達到+27dBm（0.5W）的滿功率輸出狀態。完全可以滿足室分天線的輸出信號強度要求。

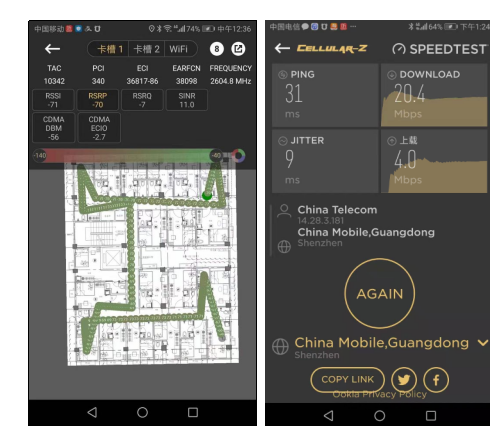

對樓層信號抽樣打點和測速如下圖：
無論是通話信號的強度，和上網的速度，均可達到優質的效果。
一． 項目總結
作為公寓式的樓宇手機信號覆蓋，五頻全網通的大功率設備無疑是最佳的設備選擇方案，其優點在于：
1. 頻段齊全，不會存在有些手機有4G，有些手機沒有4G的情況，更不會用FDD1800頻段來全部解決三網的4G信號。移動的4G必須采用TDD制式的頻段，才能確保蘋果手機、安卓手機的各種基帶芯片的兼容，以滿足客戶對于4G信號的真正需求；
2. 設備功率輸出大，27dBm的輸出無疑是更好的滿足更多的室內天線分布需求。單設備可驅動12-20個室內天線的輸出需求（視現場環境而采用）；
3. 80dB的高增益設備，即便是在室外環境信號和信源信號不佳的情況下，也可以將輸出信號驅動至最佳的+27dBm的輸出狀態，保持穩定的和高速的通話上網信號。
