電力抄表信號覆蓋案例
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2019年5月10-11日

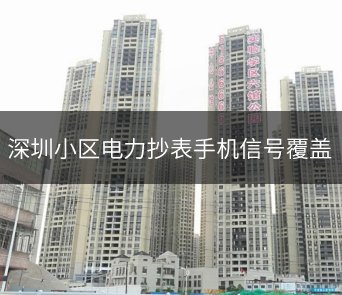

地址：深圳市坪山深城投中心公館
客戶需求：電力抄表信號覆蓋

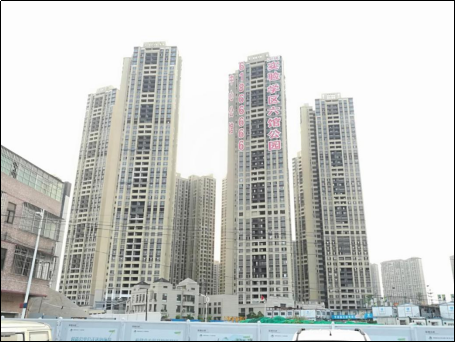

深城投中心公館位于深圳市坪山街道，樓盤在竣工收尾階段。5棟樓的負二層安裝了電力設備系統。由于該區域是新開發樓盤，運營商的設備和信號在該區域沒有很好的增加覆蓋，地下停車場完全無信號。

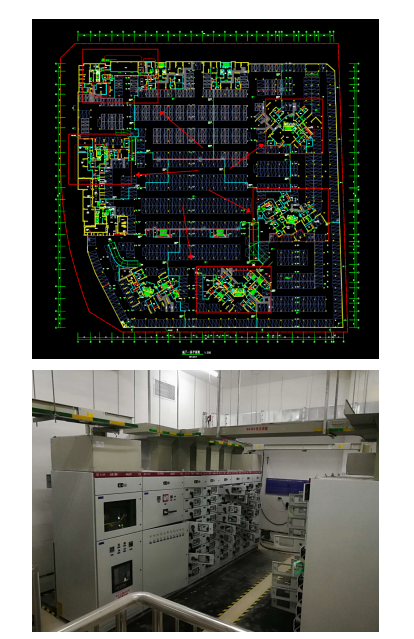

負二樓的圖中的5個區域?yàn)殡娏υO(shè)備，抄表通信采用移動4G通信模塊，所以需要在以下圖中的5個區域做移動4G的信號覆蓋。
一． 信號勘測
在樓盤地面一樓和二樓的區域，勘測到的移動4G信號均為1900M頻段。信號RSRP強度在-90左右，能滿足信源的獲取強度。
二． 設備方案
1、設備選擇
由于僅需要移動4G，并且為1900M頻段即可滿足需求。因此在此客戶應用場景，采用單移動4G的F頻段，1900M信號放大器增強即可。此次采用了中功率移動4G設備，80db的增益，27dbm功率的輸出。
2、布線設計

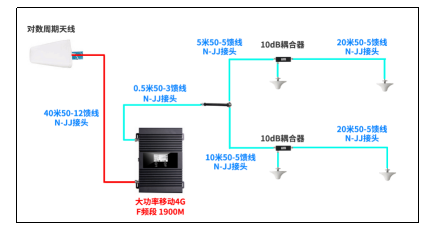

由于5個大樓的電力房間均在負二樓，并且每個大樓之間的距離相隔很遠。無法采用一個設備去推送信號至各個配電房。因此在每個大樓下采用一個設備，推動多個吸頂天線到幾個房間，用于信號覆蓋。

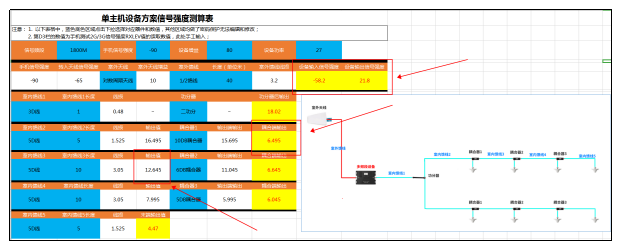

各個大樓下方的配電房有2-4個，中間采用的功分器和耦合器略微不同。但是無論對于后端吸頂天線的增減1-2個，測算輸出均可以滿足覆蓋需求。
三． 施工安裝

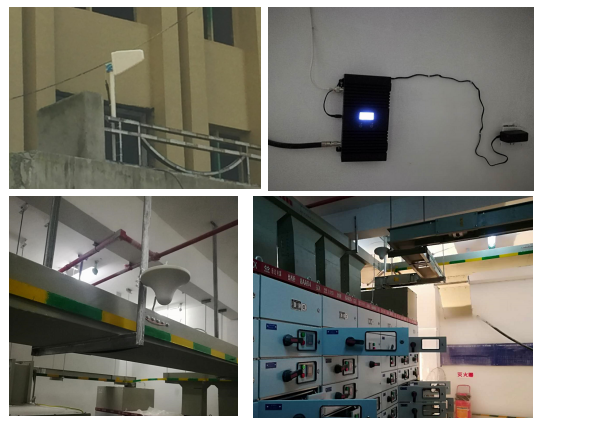

室外饋線采用50-12饋線，通過配電房井道，從一樓和二樓的露臺引入至負二層的配電房中。在配電房的橋架上，采用50-3饋線、功分器和耦合器，匹配到各個房間的吸頂天線。
四． 完工測試

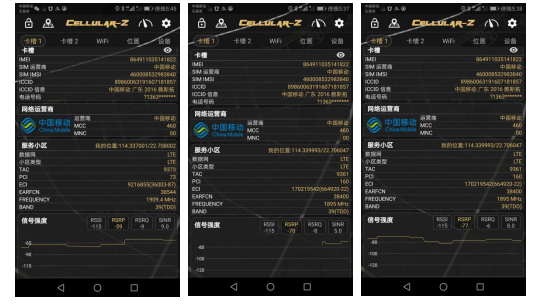

施工完成后，5個區域配電房的移動4G信號均達到滿格，信號強度RSRP均在優質的-60至-77之間。

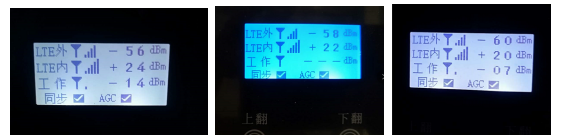

設備工作數值也非常優質，和評估測算的數值在同等范圍。

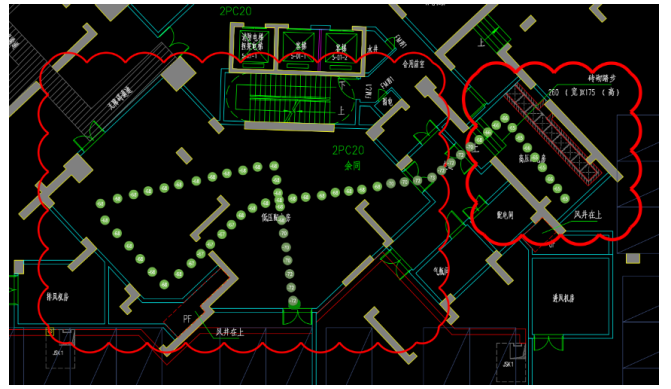

對5個房間區域做數據打點測試，整個房間的覆蓋良好，并且客戶在5月13日通過電力局驗收測試。
結論：
對于地下停車場內的電力抄表系統信號覆蓋，只用注意電力設備需要的運營商信號為哪個運營商的幾G信號做傳輸。施工和方案測算好饋線的長度以及損耗，是非常容易解決和達到效果的。
