大五頻全網通設備信號覆蓋應用案列
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2020年7月-9月
地點：深圳市鹽田區沙頭角云深處別墅
需求：全網通手機信號覆蓋

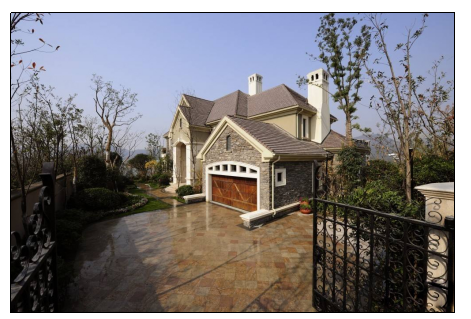

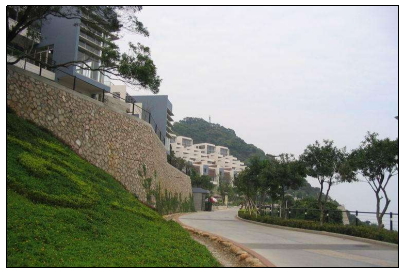

深圳市鹽田區沙頭角云深處別墅區，著落在深圳最高山梧桐山的南面山腰處，背山望海，風景非常秀美。

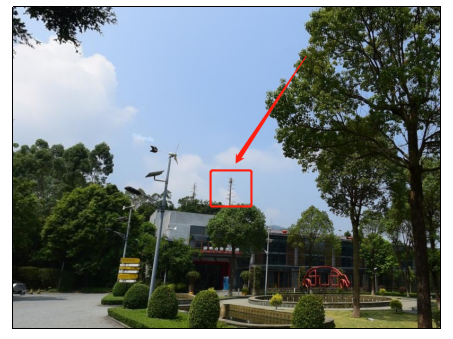

同時在如此高的山腰小區，三大運營商的鐵塔基站，也將信號覆蓋到了小區內。在別墅房間外面的小區里和屋頂上，均有良好的三網信號，但是房間內部信號迅速衰減。

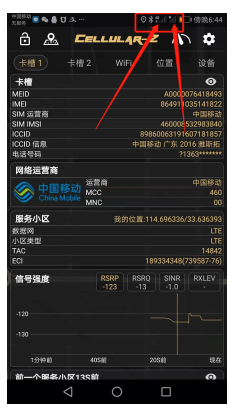

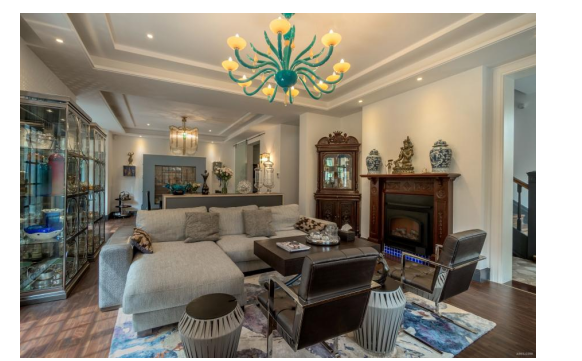

由于別墅業主裝修材料，均采用了厚實的大理石材質，而且分割了很多生活場景區域，使得本來戶外還算可以的信號，到室內后幾乎都丟失了4G的連接，不是降頻到2G或者3G，就是只有一格的信號強度。通話和上網均有問題。
別墅的主人希望無論是自己的家人，還是朋友來家做客時，都能有良好的三網通話和三網4G功能。承建該棟別墅裝修弱電系統的乙方，承包了業主裝修的智能影音、安防監控、WIFI信號覆蓋和手機信號覆蓋等強弱電工程項目。深圳安特納杰通信技術有限公司作為乙方承包商的項目合作伙伴，共同完成該項目的手機信號覆蓋部分工程工作。
工程的工期在2019年7月份開始進入到整個別墅強弱電系統工程的施工階段。
基于甲方別墅業主的需求和實際環境的考慮。本項目的產品必須滿足以下兩個特點：
1、高增益設備：
基于室外信源的不穩定，采用高增益設備，方能保障輸出端有滿功率輸出的信號，重發天線能有穩定的信號做覆蓋。設備增益選擇80dB的高增益。
2、大功率輸出：
別墅裝修的特點，決定了設備只能固定安裝在指定位置，整個回路中只能有無源器件。饋線走線必須隱蔽，所以走線可能會很長，大功率的輸出設備，能保障信號多次插損后依然能有足夠的信號強度覆蓋 。輸出端應該采用27dBm的大功率設備。
3、多頻段全網通：

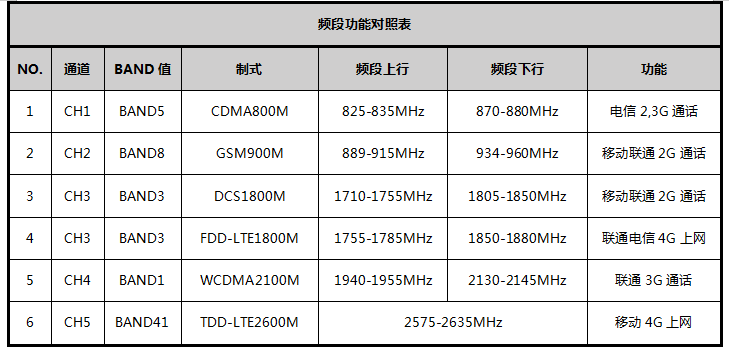

足夠多的頻段全網通，一定是別墅用戶的需求保障。用戶的使用手機不僅僅靠一運營商的SIM卡就能解決需求，這類甲方用戶，采用更多的頻段設備，帶來良好的體驗效果是最優的選擇。因此帶TDD制式的五頻全網通：CDMA800M + GSM900M + DCS1800M + WCDMA2100M + FDD-LTE1800M + TDD-LTE2600M的方案是最適合的。

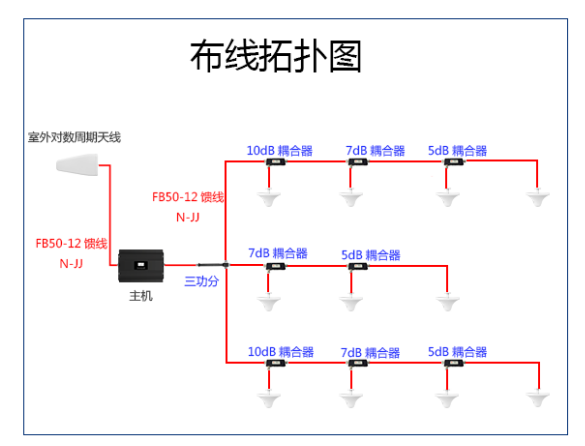

該方案的拓?fù)鋱D如下所示：

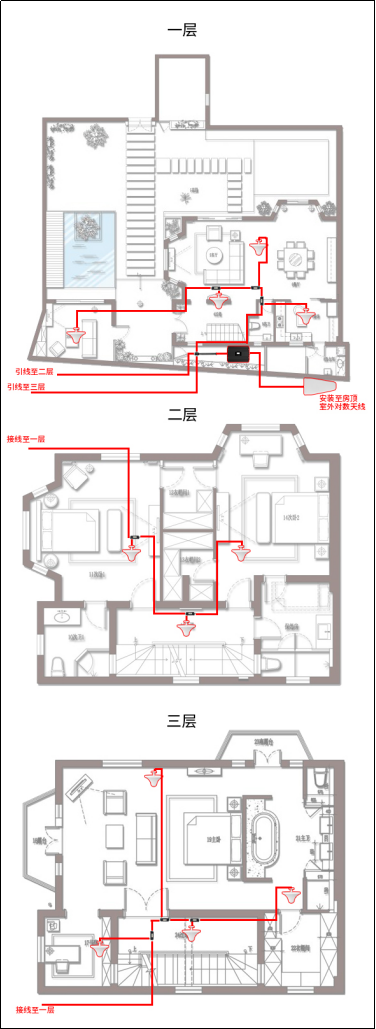

根據乙方施工方的施工圖紙和設備安裝位置，配合設計出的室分設備和安裝走線圖紙如下所示：
工程在7月份拉強弱電線時，按照該拓?fù)鋱D和布線圖，將室內分布的無源器件：功分器、耦合器、室內饋線均預埋在了封閉吊頂中，只在各個接頭的位置預留出了接線頭。
直至9月下旬，整個強弱電裝修工程進入收尾階段，再次配合乙方進場完成了天線的美化工程，所有的室內天線全部都封裝至吊頂和空調百葉窗內部，外部看不見任何的天線器件。

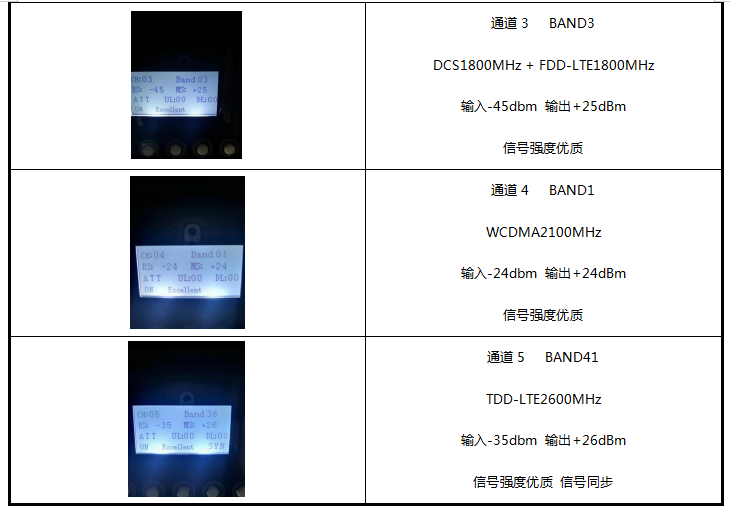

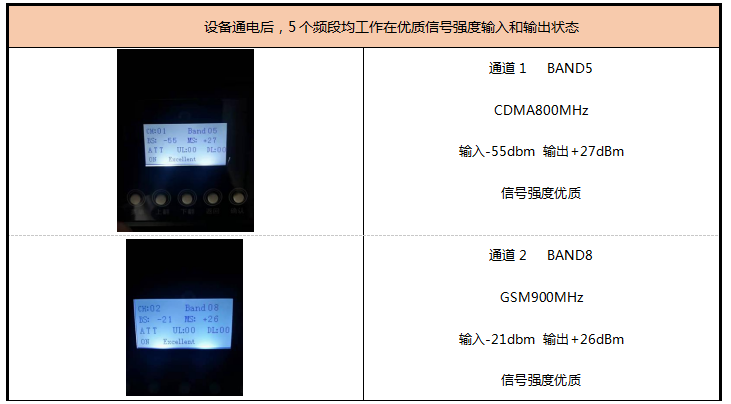

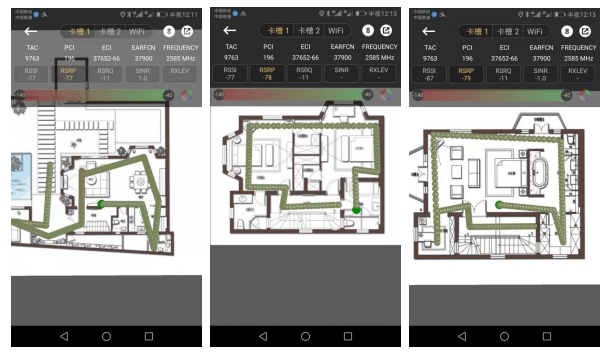

對三個樓層的信號覆蓋打點測試如下，三層樓的各個區域，手機信號強度均達到綠色信號強度覆蓋范圍，上網速度優質，通話清晰無卡頓。
總結：作為新興崛起和成長的智能家裝和智能家居行業，別墅裝修中的信號覆蓋最為獨特，樓層多，室內天線多，墻體厚，室內信號弱都是這個場景的典型特點。

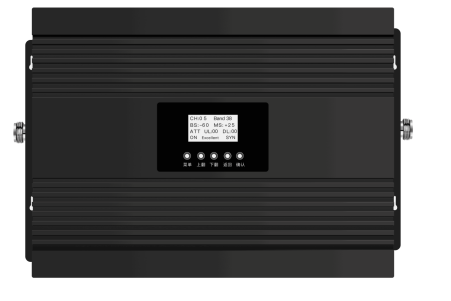

因此大五頻設備正是為此類用戶需求量身打造的產品。針對性的設計包含了高增益，大功率輸出和5頻全網通的特點，使得智能家居和智能家裝行業的手機信號放大工程項目，
從技術型家裝項目一下簡便成為了傻瓜式安裝項目，強烈推薦此類用戶選擇該產品作為首選器件設備。
